详细说明

2MK8472双端面研磨机

暂无价格
销售微信

收藏
商品说明

2MK8472双端面研磨机结构优势

1、2MK8472双端面研磨机主体采用一次成型工艺,合理的结构大大提升整机刚性度


2、2MK8472双端面研磨机设备的上盘系统设计了三点平衡系统,保证了上盘落下时与下盘的平行度。

2MK8472双端面研磨机结构优势

3、2MK8472双端面研磨机主要有齿圈,太阳轮、液盆同步齿轮抬升,任意位置自锁可停。


4、研磨液系统采用双通道冷却,有效降低抛光过程中盘面的温度。


5、2MK8472双端面研磨机设备工作过程中水液自动分流,水路液路分离。


6、传动系统三电机联合拖动,变频调速,实现软启动软停止 。


2MK8472双端面研磨机突出特点

高强度铸铁床身,高精度主轴结构,上臂自由旋转,三个独立可调的电机,三段压力气动控制,CBN砂轮研磨,在线尺寸测量,半自动上下料,人机界面操控,恒温制冷过滤系统。

2MK8472双端面研磨机突出特点

精密2MK8472双端面研磨机工作原理

2MK8472双端面研磨机能避免由夹具的粘结误差及薄片工件两面的应力差引起的变形问题。

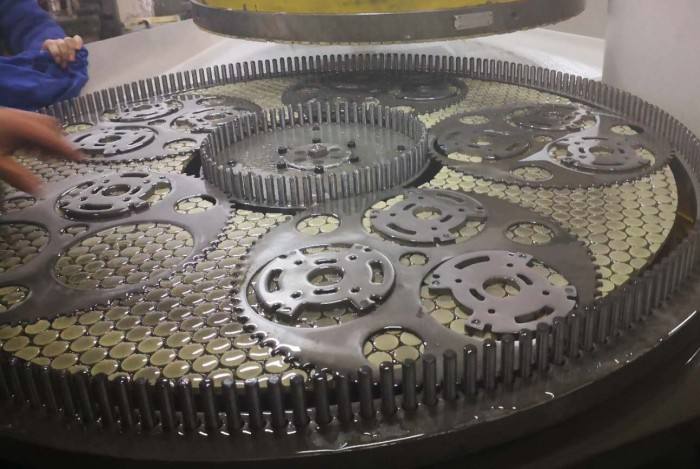

研磨工件放在工件行星轮内,上下均有研磨盘;研磨垫固定在上研磨盘和下研磨盘的表面,被加工晶片放在由中心齿轮和内齿圈组成的差动轮系内。

精密2MK8472双端面研磨机工作原理

研磨压力则由气缸加压上研磨盘实现,为减少研磨时晶片所受的作用力,一般使上研磨盘和下研磨盘分别以大小相等、方向相反的角速度旋转。

工件的运动由行星轮带动,同时上、下研磨盘研磨压力的作用下产生自转,因此晶片的运动是行星运动和自转运动的合成运动。



商品参数

2MK8472双端面研磨机


设备参数/设备型号2MK8472C2MK84105C
研磨盘直径( mm)072001050
加工最大直径(mm)0   2000320
上盘电机功率(kw)5.522
下盘电机功率(kw)5.522
内环电机功率(kw)2.07.5
系统气压(Mpa)0.60.6
外形尺寸(mm)1750x1430x25002700x3650x2950
机床重量(约kg)500010000



2MK8472双端面研磨机价格型号
